Timing is everything

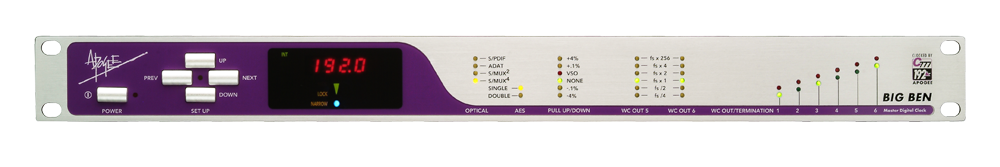

Big Ben Master Clock
Timing is everything…

Nejrevolučnější studiový referenční zdroj časové základny. Nové hodiny C777 – lék na jitter! Srdcem každého obnovení časování (word clocku) je fázový závěs (PLL). V současné době v naprosté většině zvukových aplikací je fázový závěs kombinací analogových a digitálních prvků bez možnosti dynamického přizpůsobení podstatě externích hodin. Do toho přichází nová časová základna Apogee C777 využívající výhradně digitální proces, který v Apogee vyvinuli s použitím nejpokročilejší technologie přímé digitální syntézy Direct Digital Synthesis (DDS), pracující společně s filtrováním založeným na DSP. Výsledek? Vůbec nejagresivnější potlačení jitteru, kterého bylo kdy dosaženo. Se stabilním fázovým závěsem založeným na krystalech tikajících jako srdce je Big Ben schopen inteligentně zpracovávat příchozí signály a upravovat je odpovídajícím způsobem. Skvělá je i možnost formátové konverze v reálnémčase. Použijte velký intuitivní display Big Benu k přechodu z S/PDIF na AES, AESna ADAT, ADAT na S/PDIF, atd. S přihlédnutím k budoucím standardům připojení, má Big Ben prostor k růstu s volbou Firewirové karty, která zajistí časování a funkci formátové konverze pro zařízení vybavená Firewirovým připojením.

Adaptive Loop Filtering (ALF)

Inteligentní časové řízení s adaptivním smyčkovým filtrováním “Adaptive Loop Filtering” ALF od Apogee maximalizuje schopnosti časového řízení Big Benu s inteligentním dolnopropustným filtrem. Protože C777 přepracovává všechny příchozí signály na 1 a 0 je Big Ben schopen dynamicky kompenzovat nadměrný jitter a dokonce vylepšit již akceptované hodinové signály na úrovně dosud nedosažitelné. Nezáleží na kvalitě vstupního signálu, ALF může upravit a překonat všechny překážky k vytvoření stabilního, spolehlivého časovacího zdroje s nízkým jitterem.

Základní vlastnosti

  • AES, S/PDIF a optický vstup/výstup
  • Word Clock/Video In
  • 6 Word Clock výstupů
  • Konverze mezi všemi digitálními formáty v reálném čase
  • Direct Digital Synthesis (DDS) s užitím Apogee C777
  • Adaptive Loop Filtering (ALF) optimalizuje Word Clock a minimalizujre jitter
  • Třístupňová možnost terminace každého Word Clock výstupu
  • Možnost instalovat video sync (X-Video card) – volitelné příslušenství

Sure Lock

“SureLock”… Braňte se drop-outům! Big Ben mistrovsky zpracovává externí hodinové signály a všechny jejich odchylky a zvláštnosti a tím dostáváte jitter pod svou kontrolu. Co když Big Ben zjistí vyjímečnou poruchu v časování, vypadne signál? Netřeba se obávat! S obvodem “SureLock” vykompenzuje Big Ben a zůstane zamknut (locked) na poslední relevantní frekvenci vyslané chybujícím zařízením. Když se signál obnoví, Big Ben se plynule a hladce znovu zasynchronizuje bez přerušení.

Velmi často jsou ve složitějších audio řetězcích signály časování nesprávně zakončeny. Big Ben vás zřetelně upozorní akusticky společně s vizuální indikací zda je zakončení pod nebo nad správnou hodnotou pro každý hodinový výstup, což vám umožní rychleji vyhledat závadu a obnovit činnost systému.

Specifikace

  • Sample rates: 44.1/48-88.2-96-176-192.
    All +/- 10%
  • Video: PAL/NTSC/60Hz
  • “SuperClock” (256fs)
  • Pull up/down 0.1% and 4% from
    any sample rate
  • Apogee´s new Ultra Low Jitter C777 clock
  • Three stage termination indicator (under/correct/over) on each
  • Word Clock output
  • “SureLock” technology for
    drop out prevention
  • 4 digit numeric true sample rate indication
  • Universal power: 15 W 90-250 VAC
    50-60 HZ

Vstupy

  • 2 x AES-EBU on XLR 44.1k-192k single-wide and 88.2k–192k double-wide.
  • S/PDIF optical on TOS-LINK 44.1-48k
  • S/PDIF coaxial on RCA 44.1-192k
  • ADAT 44.1-48k
  • ADAT/SMUX II for 88.2-96k
  • ADAT/SMUX IV for 176.4-192k
  • Word Clock BNC 44.1-192k
  • Video
  • Optional video sync (X-Video card)

Výstupy

  • 2 x AES-EBU on XLR single or double wide 44.1-192k
  • S/PDIF coaxial 44.1-192k
  • S/PDIF optical on TOS-LINK 44.1-48k
  • 6 x BNC Word Clock 44.1-192k (of which 2 can output 256fs at low sample rates)
  • ADAT
  • SMUX II
  • SMUX IV
  • Optional video sync (X-Video card)
