Modulární digitální mixážní pult RX2

Routing

Mixování

Síťování

Ovládání

Spínání

  • Flexibilní mix a přepojovač pro vysílací On-air aplikace, přenosové vozy, video post-produkci.
  • Robustní konstrukce pro provoz 24/7
  • 40-bit floating-point DSP
  • Komplexní konfigurační software Toolbox 9
  • Podpora pro až 64 faderů
  • 3-pásmový EQ (plně prametrický), subsonický filtr, dynamické procesory, limitér, delay (až 680 sec)
  • Podpora až pro 4 faderové vrstvy
  • až 48 stereo sčítacích sběrnic (PGM+Aux+CF+PFL) s XD2 Core
  • až 30 mix minus sběrnic (stereo) s XD2 Core
  • až 4 virtuální mixy
  • až 20 Loudness metrů
  • Podpora 1U 1/2R DSP Core XC2, XD2 se vstupními/výstupními moduly-analogové, digitální, MADI, DANTE, Ravenna/AES67, Gigabit audio network
  • 4/4 kanálové rozhraní Dante v základu
  • Ovládání pomocí TFT dotykových displejů 10,1 ” a
  • Programovatelná tlačítka (RGB LED)
  • Připojení k Core DSP jedním kabelem CAT (audio, ovládání, napájení)
  • Talkback
  • USB audio konektor pro přímé připojení PC
  • Modulární systém, velká variabilita
  • Velmi nízká spotřeba
  • Tichý provoz
  • Široký rozsah ovládání a síťových nastavení

RX2 – Všestranný mix

Maximální flexibilita

RX2 je velmi flexibilní systém, který se uplatní stejně dobře ve vysílacích studiích, produkčních studiích, video postprodukci a v přenosových vozech. Využívá se nejen jako mixážní systém, ale i jako výkonný přepojovač – router. Používáte-li  RX2 mixážní pult, můžete jej konfigurovat od 6 faderů až do velikosti 64 faderů. Ovládací moduly RX2 jsou pouze dva – centrální modul se dvěma TFT displeji  výstupním modulem se všemi hlavními funkcemi a šestifaderový modul. Fadery jsou motorizované a je umožněna druhá vrstva až po 64 kanálů. Všechny moduly se propojují standardním Ethernetovým kabelem umožňujícím pracovat modulům s DSP Core až na vzdálenost 100m. Můžete nadefinovat až čtyři nezávislé mixy pomocí jediné DSP Core jednotky. Každý modul je osazen vlastním TFT 10,1″ dotykovým displayem. RX2 je plně kompatibilní s modely 52/MX, SX2, 52/DX, 52/TX. Používáte-li RX2 jako Router, můžete nejen směrovat signály, ale využít i možnost dalšího signálového zpracování.

Vestavěné 4/4 kanálové rozhraní Dante ™ je řešením pro menší on -air studia a nahrávání, monitorování nebo talkback. Jako volitenné rozhraní je potom možno přidat 2x 64/64 Dante ™, AES67 (Ravena) audio over IP. Do vetších celků potom lze použít více DSP jednotek Core XC2 a XD2. Rozšiřující vstupní a výstupní jednotky (1/2 Rack) poskytují výběr analogových rozhraní mikrofonních a linkových, digitálních AES/EBU, SPDIF vstupů, USB, GPI, GPO, dual Embeder/Deembeder a sluchátkové výstupy.

Jsou tu samozřejmé i možnosti navýšení redundance systému na všech úrovních.

Řada 52 není jenom hardware sám o sobě – největší výhodou systému je jeho konfigurovatelnost. Snadno použitelný software pracující na platformě Windows vám pomůže nastavit chování systému, aby odpovídal vašim požadavkům. Dojde-li ke změnám, lze systém snadno přizpůsobit. To je zvláště užitečné, pokud studio potřebuje uplatnit nové nebo měnící se pracovní postupy. Všechny řídicí moduly jsou propojeny pomocí standardní CAT 5/6 kabeláže s využitím napájení Power over Ethernet (PoE). To vám dává volnost umístit moduly do sestav studiového nábytku bez obav z délky a množství kabelů. Tímto způsobem můžete vytvořit mixážní pult podle toho, jak pracujete, ne naopak. Přidejte pokročilé rozhraní a možnosti dotykových obrazovek TFT i softwaru ViewApp a výsledkem je opravdu flexibilní audio mixer.

Snadná konfigurace

RX2 systém se skládá ze tří hlavních částí. XC2 nebo XD2 Core – tedy DSP jádra s výkonem procesorů pro zpracování zvukových a ovládacích signálů, dále ze vstupních a výstupních jednotek s rozhraní, potom ovládacích modulů a v neposlední řadě software. Zprovoznění RX2 znamená konfiguraci systému pomocí komplexního softwaru Toolbox9. Tento proces – tedy konfiguraci mixážního pultu, provede buď přímo výrobce DHD na základě požadavků zákazníka nebo systémový integrátor, který přenese vaše požadavky do systému.

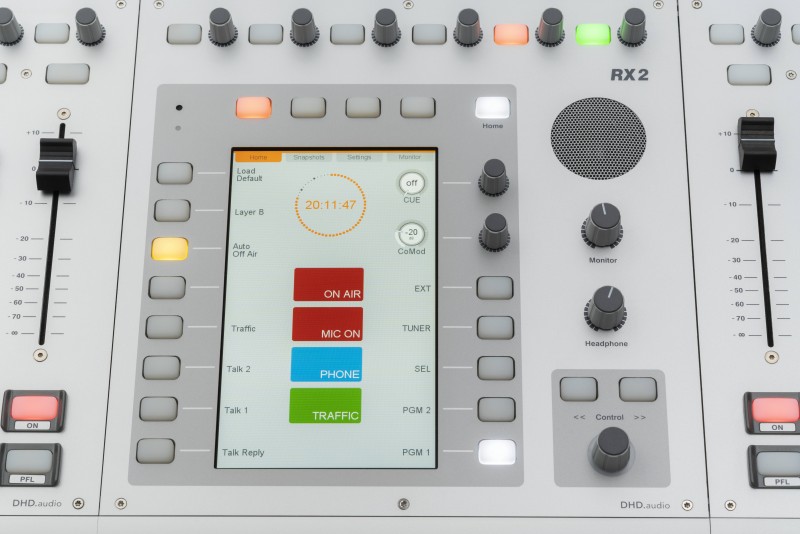

TFT dotykový display, který je součástí obou modulů RX2 je jedním z klíčových prvků pro přímé a velmi flexibilní ovládání mixů RX2. S použitím konfiguračního software Toolbox9 mu přiřadíte požadované funkce.

RX2 Moduly

52-5810A

RX2 Centrální modul

52-5820A

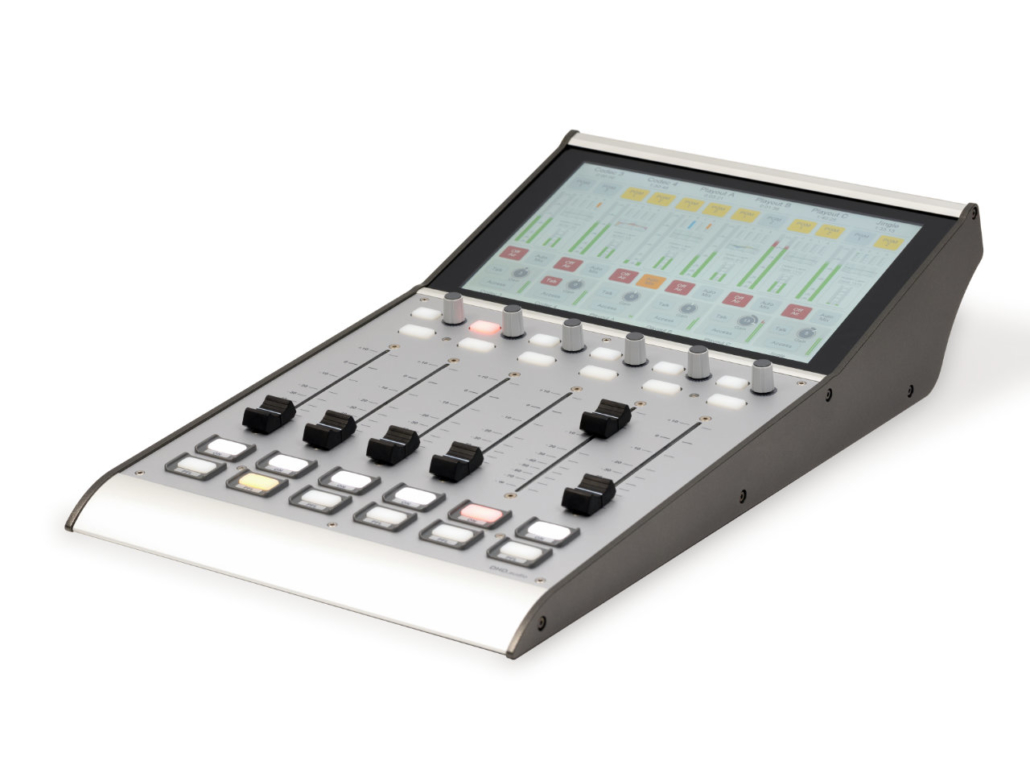

RX2 Fader modul

DSP Core – srdce systému

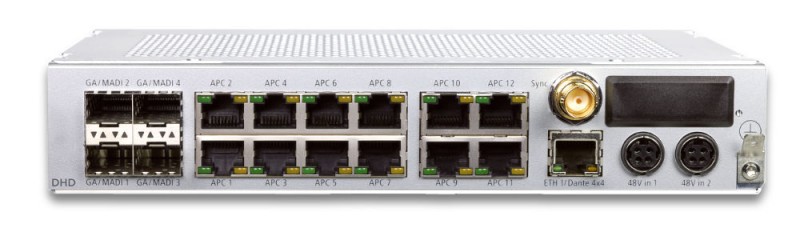

Core 52/XC2 nabízí 12 APC portů . Tyto speciální RJ45 porty propojují ovládací moduly a I/O boxy (vstupy/výstupy) s Core – jádrem systému. Používají se standardní CAT5/6 kabely, které přenášejí audio, napájení i ovládací signály, proto APC (audio, power, control). I/O boxy a ovládací prvky lze umístit dle potřeby bez omezení vyplývajících ze standardní kabeláže. Potřebujete-li více než 12 APC portů, lze systém rozšířit o 52/XC2 koncetrátor. Tento modul přidá dalších 12 APC portů , 2 SFP sloty pro Gigabit Audio a rozšiřující slot pro další rozhraní DANTE, AES67 a je připojen pomocí optického kabelu. Všechna audio a ovládací data jsou přístupná ze všech APC portů systému.

Jádro signálového zpracování 52/SX2 je uloženo v kompaktním 1U půlrackovém modulu. Lze použít i DSP jádra z XC2 a XD2 produktových řad. Tento specializovaný hardware provádí veškeré zpracování signálů a ovládání systému. Nové Core moduly mají dostatečný výkon i pro velmi náročné aplikace a lze je snadno rozšírit o další DSP procesory .Core systém neobsahuje PC a pracuje bez hard disků, ventilátorů a baterií a je tedy naprosto bezhlučný.

Konektivita pro audio a ovládací signály je zajištěna pomocí I/O modulů v půlrackovém provedení o výšce 1U. Vaše zvolená rozhraní pak propojíte pomocí APC CAT 5/6 kabelů. Jsou připraveny moduly pro připojení analogového a digitálního audia, MADI a GPIO. Všechny ovládací moduly a TFT displaye používají pro komunikaci s Core Ethernet. Systémy dalších výrobců mohou používat DANTE, AES67, Ethernet, sériové připojení nebo GPIO pro interfacing s dalšími zařízeními řady 52 (nutný Toolbox 9 a vyšší).

Integrace ovládání

Každý projekt má svá specifika, takže téměř vždy se setkáte s nutností integrace vašeho DHD Audio mixážního pultu se zařízeními dalších výrobců. Proto máme připraveny ovládací a kontrolní rozhraní pro následující protokoly:

  • EMBER+
  • NMOS
  • DHD External Control Protocol
  • Ross Protocol Converter
  • Pro-Bel SW-P-02
  • ESAM II
  • SNMP
